Secador de tambor rotativo

Secador de tambor rotativo

Resumen:

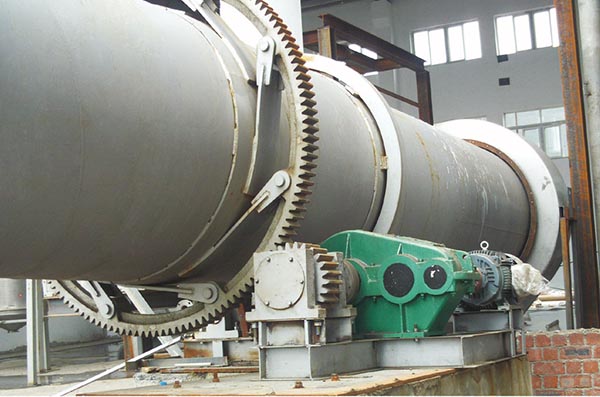

El secador rotativo HZG es un equipo de secado de alto grado con una gran capacidad y operación continua. La máquina se compone de un sistema de calentamiento, un dispositivo de alimentación, un tambor giratorio, una unidad de accionamiento, un recolector de polvo y una unidad de descarga.

El gran diseño y eficacia, hacen que este secador industrial se adapte a un amplio número de aplicaciones. La máquina puede eliminar la humedad con resultados increíbles, dejando el producto final con menos del 1% de humedad tras un ciclo de secado.

Aplicación:
El secador giratorio se usa para secar polvos, gránulos y otras mezclas especiales en la industria química, la metalurgia y la construcción. Por ejemplo, en la industria química, la unidad de secado se emplea para secar sulfuro de amonio, sulfuro alcalino, nitrato de amonio, urea, etano diácido, dicromato de potasio, PVC, dióxido de manganeso, carbonato de calcio, fosfato nítrico, fertilizantes de fosfato de calcio-magnesio, roca de fosfato, superfosfato normal, superfosfato concentrado, sesquicarbonato de sodio, polifosfato de sodio III y más.

Funcionamiento:

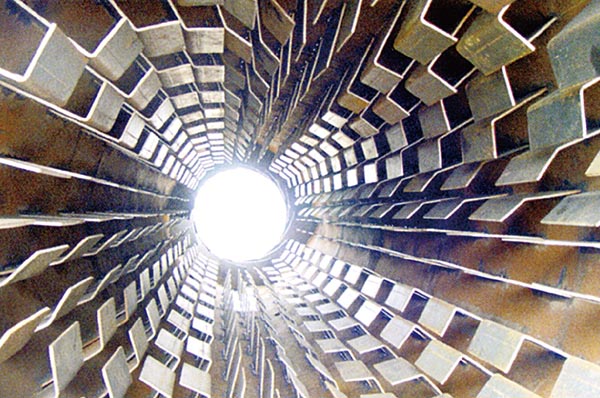

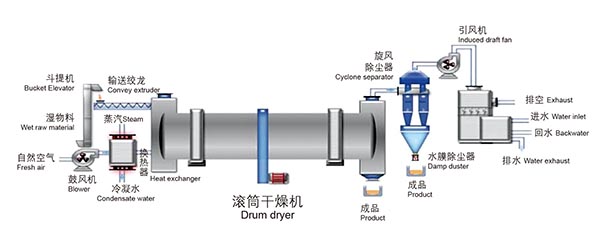

El funcionamiento del secador rotativo es bastante simple. El material húmedo se introduce en uno de los lados del dispositivo de secado y es agitado por las placas de esparcir al interior del tambor. Esto extiende el material de manera uniforme a través del área de secado y lo expone al flujo paralelo (o flujo opuesto) del aire caliente. La transferencia de calor es acelerada por la mezcla y permite que la humedad dentro de la misma se evapore rápidamente. Durante todo el proceso de secado, las placas de esparcir agitan continuamente el material de modo que se expone de manera uniforme al aire caliente. Al final del proceso, todo el material se desplaza por las placas a un lado de la secadora, donde el descargador con forma de estrella libera el producto seco.

Características:
1. Conveniente para el secado de materiales térmicamente sensibles que deben secarse a baja temperatura y de forma continua.
2. Gran capacidad de secado para casi cualquier tipo de aplicación y operación sencilla.
3. Baja resistencia al flujo al interior del secador y mínimo consumo de energía.
4. Se adapta perfectamente a diferentes materiales con diversos requerimientos.
5. Notable uniformidad de los productos acabados.

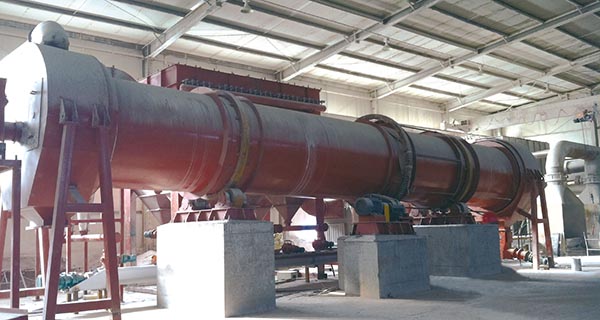

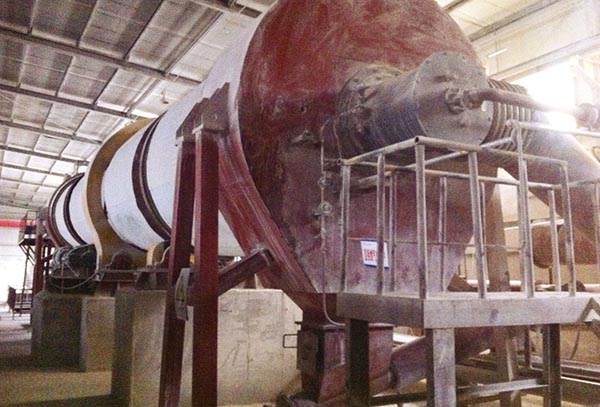

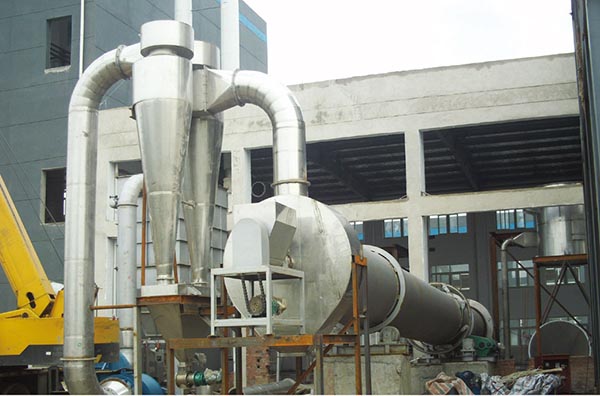

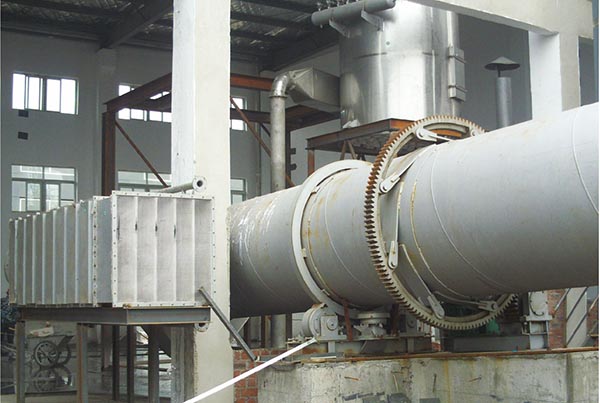

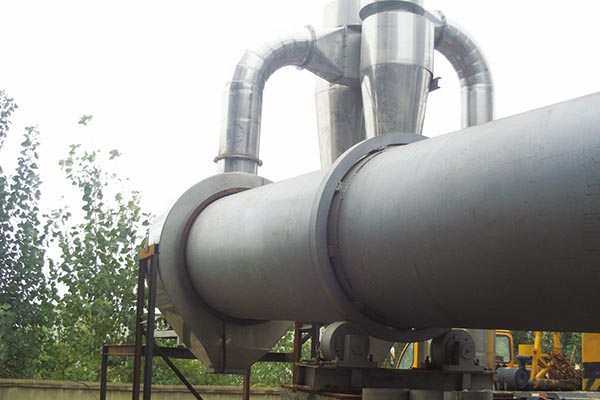

Taller de secado de fluorita de Henan Zhongse Dongfang Co., Ltd
Taller de secado de fluorita de Henan Zhongse Dongfang Co., Ltd

Muestras de secado:
Tipo Calentamiento directo, paralelo Calentamiento directo, paralelo Calentamiento directo, paralelo Calentamiento directo, paralelo Calentamiento compuesto Calentamiento compuesto
Material Mineral Agente espumante HP Alto horno de escoria Oryzanin Fosfato Carbón
Capacidad de entrada (kg/h) 1000 466 15000 20000 12000 5000
Humedad inicial (%) 30 13 6 1.5 5 6.5
Humedad final (%) 15 0.3 1 0.1 0.1 0.1
Tamaño promedio de las partículas (mm) 6.5 0.05 4.7 0.5-1.7 0.5 5
Densidad aparente (kg/m3) 770 800 1890 1100 5500 750
Aire caliente (kg/h) 39000 5400 10750 9800 6500 16000
Temperatura del aire que entra ( ℃ ) 600 165 500 180 650 570
Temperatura del aire que sale ( ℃ ) 42 100 70 80 75
Tipo de calentamiento Gas de hulla Vapor y calefactor de vapor Petróleo crudo pesado Horno de calentamiento de carbón combustible Petróleo crudo pesado Petróleo crudo pesado
Coeficiente de carga 6.3 7 7.5 7.8 18
Velocidad de rotación (rpm) 4 4 3.5 3 4 2
Inclinación 0.04 0.005 0.03 0.05 0.05 0.043
Número de placas de esparcir 12 24 12 22 16 placas externas, 8 fuera del tambor 16 placas al interior del tambor 12 placas externas, 6 fuera del tambor 12 placas al interior del tambor
Diámetro de secado (m) 2.0 1.5 2 2.3 Al exterior del tambor 2 Al interior del tambor 0.84 Al exterior del tambor 2.4 Al interior del tambor 0.94
Longitud de secado (m) 20 12 17 15 10 16
Potencia de accionamiento (kw) 22 7.5 15 11 11 15

Portador de calor:
Aire, humo caliente, etc.
Portador de calor

Aplicación:

Tipo Tambor rotativo Inclinación% Velocidad de rotación (r/min) Potencia del motor kw Peso (T)
Diámetro (m) Longitud (m)
HZG1.0-6 1.0 6 2-5 2-7 5.5 7
HZG1.0-8 1.0 8 2-5 2-7 5.5 8
HZG1.0-10 1.0 10 2-5 2-7 5.5 9
HZG1.2-8 1.2 8 2-5 2-7 7.5 10
HZG1.2-10 1.2 10 2-5 2-7 7.5 11
HZG1.2-12 1.2 12 2-5 2-7 11 12
HZG1.5-10 1.5 10 2-5 2-5 11 16
HZG1.5-14 1.5 14 2-5 2-5 15 18
HZG1.8-12 1.5 12 2-5 2-5 18.5 20
HZG1.8-14 1.8 14 2-5 2-5 18.5 21
HZG2-20 2 20 2-5 2-3 22 30
HZG2.2-18 2.2 18 2-5 2-3 30 34
HZG2.2-20 2.2 20 2-5 2-3 30 36
HZG2.4-18 2.4 18 2-5 2-3 30 42
HZG2.4-22 2.4 22 2-5 2-3 37 46
HZG2.8-18 2.8 18 2-3 1-3 40 75
HZG3-20 3 20 2-3 1-3 55 82
HZG3-25 3 25 2-3 1-3 55 115
HZG3.2-20 3.2 20 2-3 1-3 75 95
HZG3.5-20 3.5 20 2-3 1-3 75 109
HZG3.5-25 3.5 25 2-3 1-3 75 135
HZG3.5-30 3.5 30 2-3 1-3 110 164
