Secador de paletas huecas

Secador de paletas huecas

Descripción
Nuestro secador de paletas huecas es perfecto para el calentamiento, refrigeración, secado y esterilización de materiales en diversas aplicaciones industriales. Es un equipo de secado por conducción de calor con un mecanismo de agitación horizontal de operación continua, que maximiza la producción. El secador debe su nombre a las paletas de agitación que se asemejan a las aspas de los barcos.

La máquina utiliza la conducción indirecta de calor para lograr una óptima eficiencia al tiempo que minimiza el flujo de aire para reducir la pérdida de calor. Este secador se utiliza para secar y agitar materiales en las industrias petroquímica, metalúrgica, de alimentos y de productos farmacéuticos, y es ideal para secar polvos, gránulos, tortas de filtro y otros tipos de fangos.

Este secador industrial fue desarrollado después de años de investigación y análisis de tecnologías avanzadas nacionales y extranjeras. Gracias a estos avances nuestro equipo puede secar, enfriar, calentar, esterilizar y hacer la calcinación a a baja temperatura para diferentes aplicaciones. El diseño de la pala con forma de cuña permite la transferencia de calor, de vital importancia en el proceso de secado, y sirve también como dispositivo de autolimpieza.

Funcionamiento

Secador de paletas huecas
Los componentes de transferencia de calor del secador son las paletas por sí mismas, la barra agitadora y la superficie de la pared del equipo de secado. La estructura del secador es compacta y maximiza el espacio disponible en la zona de secado.

El secador agitador inicia la operación después de la introducción del material en la cámara de secado, calentando y agitándolo. El mecanismo de agitación está diseñado para calentar uniformemente todo el contenido y romper los grumos y pedazos grandes que se puedan formar. El tiempo de secado depende del contenido de humedad y de las propiedades específicas del material, por lo que el proceso puede durar desde unos pocos minutos a varias horas. La velocidad de alimentación, la velocidad del eje de agitación y la temperatura se pueden ajustar para lograr el proceso de secado deseado. Una vez finalizada la operación, el secador de paletas huecas emplea un dispositivo de descarga accionado por pistón para vaciar la cámara de secado de forma rápida y eficiente.

Características
1. Consumo mínimo de calor: Debido al calentamiento indirecto al interior de la cámara y a la capa de aislamiento térmico dentro de la pared exterior de la secadora, el calor generado para secar los materiales se mantiene dentro del sistema. De este modo, la cantidad de calor generado para evaporar 1 kg de agua es significativamente menor que lo que se requiere al aire libre.
2. Eficiencia operativa: Con un requerimiento mínimo de energía la unidad de secado es muy eficaz, y todo el dispositivo posee una estructura compacta en comparación con los secadores industriales similares, lo que ahorra espacio dentro de las instalaciones.
3. Amplio rango de aplicación: El secador de aspas huecas es adecuado para trabajar con materiales sensibles al calor. Los medios típicos de calefacción son el vapor, el aceite y el agua. La máquina está diseñada para ofrecer un funcionamiento continuo en diferentes industrias.
4. Baja descarga de emisiones: Cuando la secadora está operando, la cámara se sella para evitar la fuga del polvo o los vapores. Algunas mezclas evaporados requieren la recolección de emisiones, la cual es posible debido a la circulación cerrada dentro del sistema.
5. Bajo costo operativo: Solo requiere de un operador para completar el proceso de secado. De otro lado, el diseño eficiente permite el mantenimiento fácil y poco frecuente.
6. Operación estable: Gracias al diseño simple de la hoja y de las superficies de transferencia de calor, el material se mezcla y se seca apropiadamente. La máquina entera mantiene una temperatura, humedad y efecto de mezcla estándar para aumentar la estabilidad.

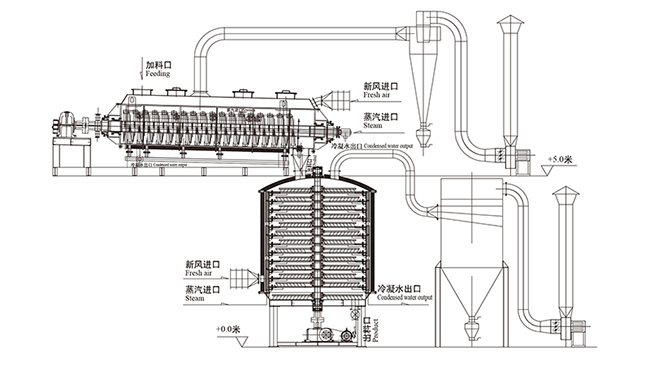

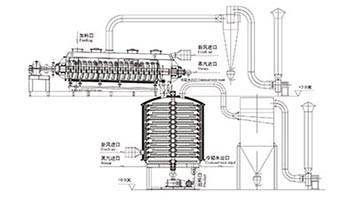

Diagrama de flujo

Secador de palas huecas KJG y secador de placa continua PLG
Secador de palas huecas KJG y secador de placa continua PLG

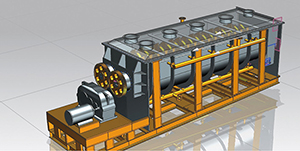

Estructura del equipo

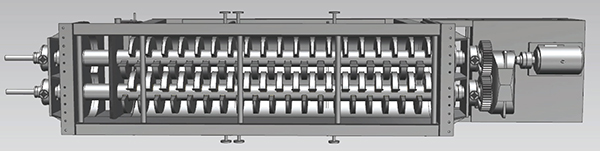

Utilizaremos el secador de paletas huecas de dos ejes para explicar la estructura de la máquina (un solo eje, dos ejes y cuatro ejes). El secador tiene un armazón en forma de W con una cubierta, tapa superior y dos ejes huecos con paletas. Cada extremo tiene una cubierta, así como una articulación giratoria, un tubo de metal flexible y un mecanismo de transmisión de cadena / engranajes.

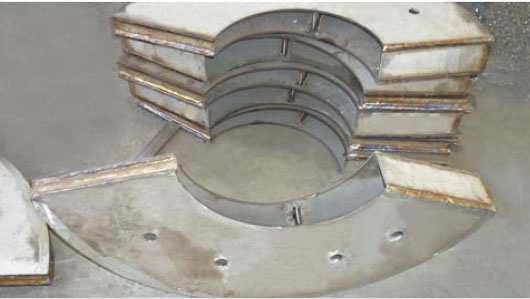

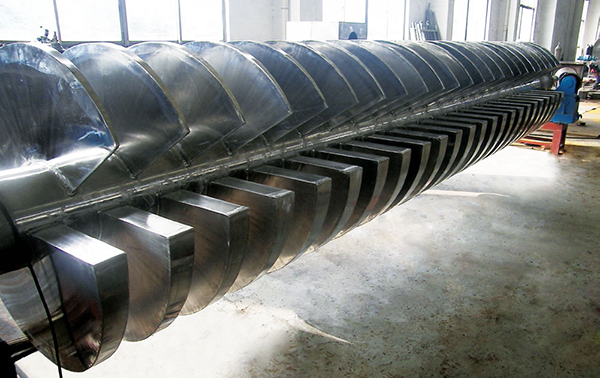

La característica más importante de la secadora de paletas es la propia paleta, la cual es un hemiciclo hueco en forma de cuña que aloja el material en sus ranuras mientras el eje gira. La paleta en sí es uno de los componentes de transferencia de calor, cuyas superficies de transferencia de calor se inclinan de modo que, cuando el material entra en contacto con la superficie, los gránulos escapan de la paleta. La parte inferior de la paleta es triangular, lo que evita las esquinas muertas dentro de la cámara.

Materiales que se pueden secar
Industria petroquímica:
polvo de poliolefina, resina de policarbonato, polietileno de alta y baja densidad, polietileno lineal de baja densidad, partículas de poliacetal, nylon 6, nylon 66, nylon 12, acetato de celulosa, sulfuro de polifenileno, resinas a base de propileno, plásticos de ingeniería, cloruro de polivinilo, alcohol de polivinilo, poliestireno, polipropileno, poliéster, polioximetileno, estireno - copolímero de acrilonitrilo, etileno - propileno.

Industria de protección medioambiental:
sedimentos de papel, sedimentos de aguas residuales, sedimentos de cuero, fangos municipales, fangos de tintes, fangos residuales de galvanoplastia, cenizas de calderas, desechos farmacéuticos, residuos de la industria del azúcar, residuos de la industria del glutamato monosódico (MSG), cenizas de carbón.

Industria de alimentos:
residuos de salsa de soya, granos de destilería, residuos de alimentos, pulpa de manzana, cáscara de naranja, harina de soya, alimentos para pollos, harina de pescado, aditivos para piensos, biofangos.
Industria alimenticia: almidón, granos de cacao, maíz, sal, almidón modificado, frijoles, granos de cacao.
Industria química: carbonato de sodio, fertilizantes NPK, caolín, bentonita, carbón blanco, carbón negro, fosfoyeso, óxido de sodio, nitrato de calcio, carbonato de magnesio, cianuro de sodio, hidróxido de aluminio, sulfato de bario, sulfato de calcio, carbonato de calcio, colorantes, tamices moleculares, saponina.

Industria química:
Carbonato de sodio, fertilizantes compuestos NPK, caolín, bentonita, carbón blanco, conductex, fosfoyeso, fluoruro de sodio, nitrato de cal, carbonato de magnesio, cianuro de sodio, sulfato de bario, anilina, carbonato cálcico, saponina.

Aplicación
El secador de paletas huecas es una maquinaria extremadamente versátil. Se aplica sobre todo en la industria de alimentos, productos químicos, petroquímica, farmacéutica y en la gestión de residuos. La capacidad de transferencia de calor, enfriamiento y agitación permiten que el dispositivo lleve a cabo la calcinación a baja temperatura de ciertos minerales, el secado (recuperación de solvente), el calentamiento (de fusión), así como la esterilización de una amplia gama de materiales. La paleta tiene la función especial de agitación por comprensión-expansión para asegurar que los materiales se mezclan de manera uniforme en todo momento.

Con el uso del aceite térmico como medio de calentamiento, el secador de paletas puede efectuar operaciones de calcinación a baja temperatura. Por ejemplo, el sulfato de calcio dihidrato (CaSO4 • 2H2O) se calcina a sulfato de calcio hemihidrato (CaSO4 • 1 / 2H2O) y el bicarbonato de sodio (NaHCO3) se calcina a carbonato de sodio (Na2CO3).

Empleando medios, como el agua y salmueras de refrigeración, la máquina se puede utilizar también con fines de refrigeración. El dispositivo se instala a menudo para la refrigeración en las fábricas de carbonato de sodio en lugar de la refrigeración con aire reciclado, ya que es mucho más eficaz y eficiente en energía. También se puede utilizar para la refrigeración de dióxido de titanio, polvo de ferro-níquel y otros tipos de polvo y materiales granulares: los materiales se pueden enfriar desde 1000 ℃ a menos de 40 ℃.

Otra de las funciones de la máquina es efectuar la recuperación de solventes. El consumo de energía es mínimo y el control de entorno excepcional, lo que es adecuado para reciclar solventes inflamables, materiales que se oxidan fácilmente y otros materiales sensibles al calor. Estas características hacen que el secador de paletas huecas sea perfecto para las industrias química, petroquímica y de colorantes.

Las funciones de calentamiento y fusión de la secadora de paletas son excepcionales para el procesamiento de fertilizantes compuestos y la producción de almidón modificado. El gran volumen de la cámara de secado, junto con su excelente capacidad de calentamiento, permiten que la máquina caliente y esterilice efectivamente sin causar daños.

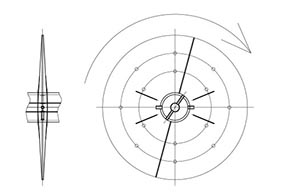

  • Paleta tipo disco

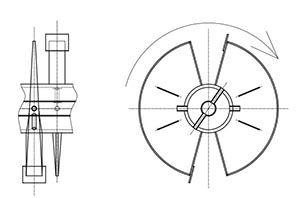

  • Paleta semicircular

Parámetros técnicos:
Espacio Área de transferencia de calor (m2) Número de ejes Potencia del motor (kw) Velocidad del husillo (r/min) Dimensiones (mm)
Longitud Anchura Altura
KJG-4 4 2 3~3.5 1.5~15 3300 800 800
KJG-6 6 2 4~7.5 1.5~15 3500 900 1200
KJG-8 8 2 5.5~11 1.5~15 3900 900 1200
KJG-10 10 2 7.5~11 1.5~15 4000 1250 1450
KJG-15 15 2 7.5~11 1.5~15 5200 1400 1720
KJG-20 20 2 11~15 0.5~10 5500 1700 1800
KJG-25 25 2 15~22 0.5~10 6000 1700 1900
KJG-30 30 2 15~30 0.5~10 6000 2000 2000
KJG-40 40 2 22~35 0.5~10 6500 2000 2000
KJG-60 60 2 35~55 0.5~10 8150 2150 2400
KJG-70 70 2 35~75 0.5~10 8400 2500 2600
KJG-80 80 2 35~75 0.5~10 9000 2500 2500
KJG-100 100 2 55~75 0.5~10 9300 3000 2700
KJG-120 120 4 70~110 0.5~10 8150 4000 2400
KJG-160 160 4 70~150 0.5~10 9000 4500 2500
KJG-200 200 4 110~150 0.5~10 9300 5500 2700
KJG-240 240 4 140~220 0.5~10 9300 5850 2700
KJG-250 250 6 150~225 0.5~10 9000 6500 2700
KJG-300 300 6 165~225 0.5~10 9300 8000 2700
Observación: El modelo de 120m tiene dos ejes; el modelo de más de 120m, 4 ejes.
